Monitorando Dispositivos com PING

Este tópico descreve a configuração básica para monitoramento de dispositivos via PING (ICMP) no Enervision Mega Dash, permitindo acompanhar a disponibilidade de equipamentos internos e externos à rede em tempo real através do display.

1. Configuração Básica de Monitoramento por Ping

  1. Acesse o Enervision Mega Dash através do navegador, utilizando o endereço IP exibido no display do equipamento.
  2. Após acessar a interface web, vá até a aba “Devices”.
  3. Configure os seguintes parâmetros:
    • Style: selecione o estilo de exibição desejado.
      • Opções disponíveis: Style 1 ou Gauge
    • IP / Topic: informe o endereço IP do dispositivo que deseja monitorar, no formato IPv4.
    • Ping Profile: selecione o perfil de ping desejado.
      • O sistema possui 3 perfis padronizados (Profile 1, Profile 2 e Profile 3), que podem ser alterados conforme a necessidade.

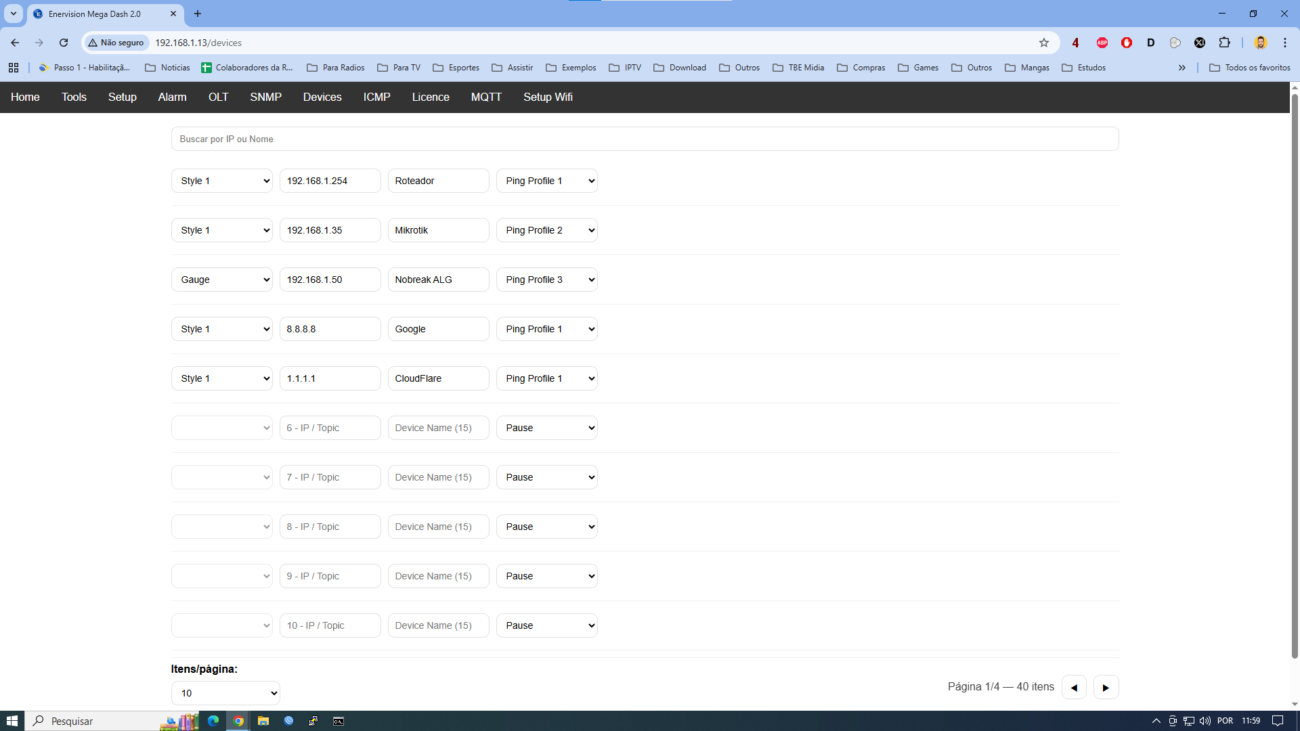

  4. Clique em “Save” para salvar as configurações, conforme ilustrado na imagem abaixo.

2. Ajustes Avançados de Ping (aba ICMP)

Caso o monitoramento por Ping não apareça no display ou seja necessário ajustar o comportamento dos testes ICMP, siga os passos abaixo:

  1. Acesse a aba “ICMP”.
  2. Selecione o perfil de ping que deseja alterar:
    • Profile 1
    • Profile 2
    • Profile 3

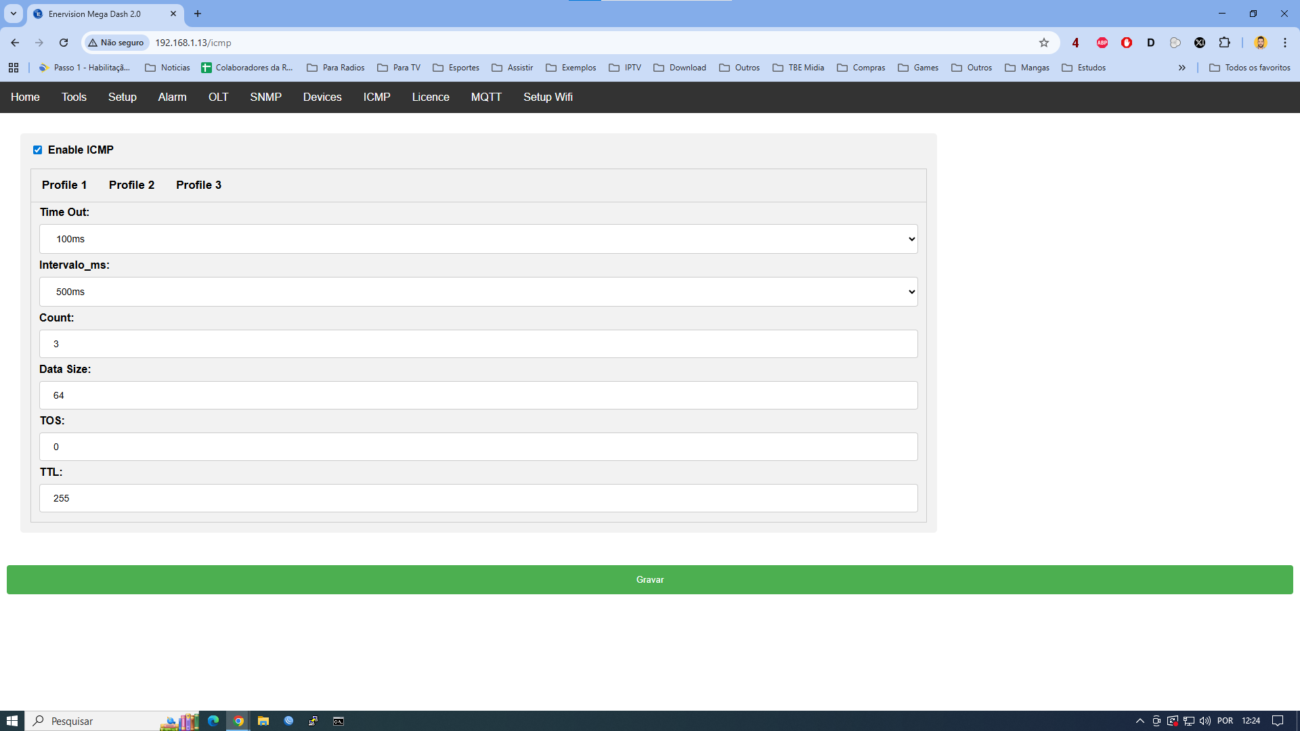

Campos de Configuração do ICMP

  • Time Out
    Define o tempo máximo de espera por resposta após o envio do ping.
    Exemplo: 50 ms — caso o dispositivo não responda dentro desse tempo, o teste será considerado falho.
  • Intervalo_ms
    Intervalo entre um ping e outro para o mesmo dispositivo.
    Exemplo: 2000 ms (2 segundos).
  • Count
    Número de pacotes ICMP enviados por ciclo de teste.
    Exemplo: 1 envia apenas um pacote por rodada.
    Valores maiores aumentam a confiabilidade da medição, porém ampliam o tempo de varredura.
  • Data Size
    Tamanho do pacote ICMP (em bytes).
    Exemplo: 64 bytes, valor padrão em muitos sistemas.
  • TOS (Type of Service)
    Campo opcional que define a prioridade do pacote na rede.
    Exemplo: 0 para tratamento padrão. Outros valores podem ser usados em testes avançados de QoS.
  • TTL (Time to Live)
    Número máximo de saltos (hops) que o pacote pode percorrer antes de ser descartado.
    Exemplo: 255, valor máximo, recomendado para redes maiores.
  1. Após realizar os ajustes, clique em “Save” para gravar as configurações.
  2. Aguarde aproximadamente 10 segundos para que o Enervision Mega Dash processe as alterações, conforme a imagem abaixo.

3. Atualização da Configuração de ICMP

  1. Após salvar as configurações na aba ICMP, retorne à aba “Devices”.
  2. Clique novamente em “Save” para que o sistema atualize as informações de ICMP e execute corretamente o monitoramento por Ping.

4. Visualização do Monitoramento no Display

Após a conclusão das configurações:

  • O status de disponibilidade via Ping (ICMP) será exibido diretamente no display do Enervision Mega Dash.

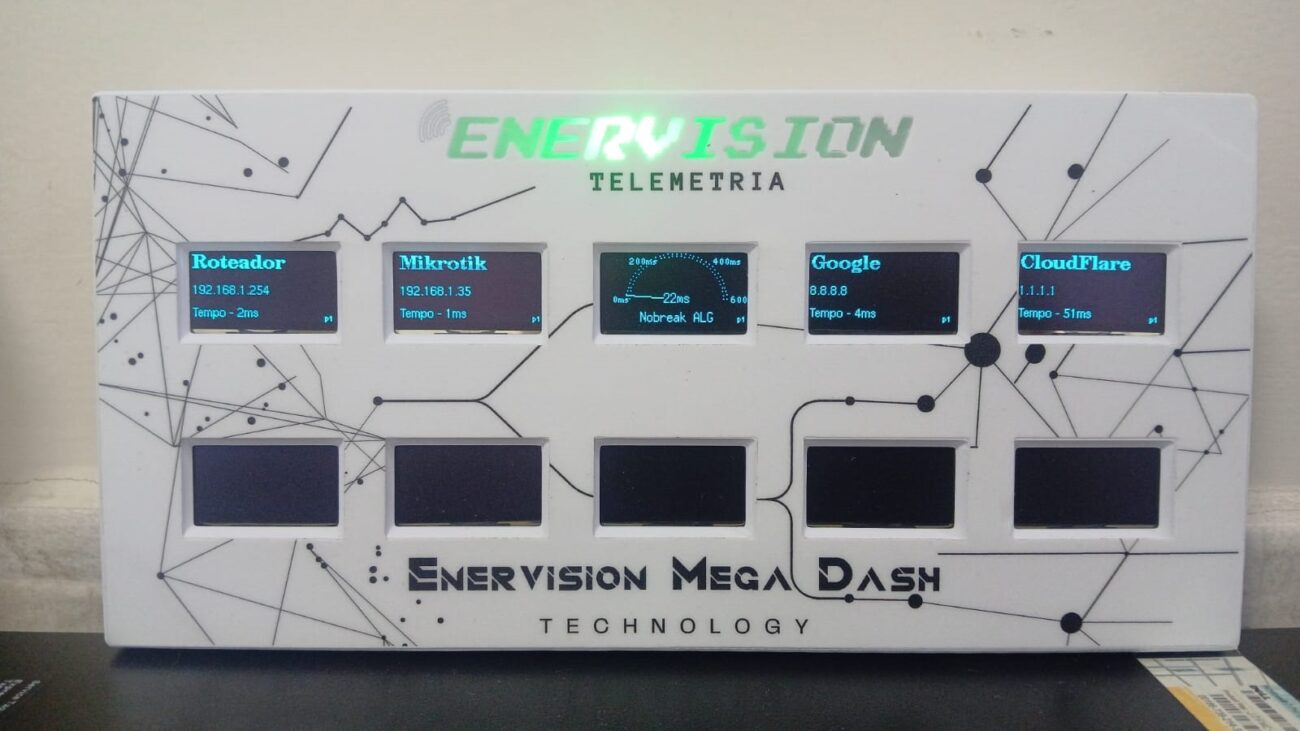

  • Conforme ilustrado na imagem abaixo, o exemplo apresenta:
    • 3 endereços IP internos (rede local)
    • 2 endereços IP externos (internet ou links externos)

Essa visualização permite identificar rapidamente:

  • Dispositivos online
  • Dispositivos offline
  • Possíveis falhas de conectividade interna ou externa.

Benefícios do Monitoramento por Ping

  • Verificação contínua de disponibilidade de rede
  • Identificação rápida de falhas internas e externas
  • Monitoramento simples e eficiente via ICMP
  • Visualização direta no display do equipamento

Publicado por Wesley Rodrigues, no dia 07 de janeiro de 2026.
