1. Visão Geral
O Enervision Fiber Check é um equipamento desenvolvido para localizar pontos de rompimento ou falhas em enlaces de fibra óptica de forma remota, eliminando a necessidade de dois técnicos (um na base e outro em campo).
Com ele, o operador consegue acionar um laser de teste à distância, permitindo que o técnico em campo identifique visualmente o ponto da ocorrência, tornando o processo mais rápido, eficiente e econômico.
2. Funcionamento do Produto
O equipamento possui:
- Entrada de fibra óptica SC/UPC (IN)
Utilizada para receber o sinal da rede normal, podendo vir diretamente da OLT, do POP ou de outro ponto da rede. - Saída de fibra óptica SC/UPC (OUT)
Responsável por encaminhar o sinal da rede normalmente ou direcionar o laser para teste, dependendo do modo de operação.
Quando o operador aciona o laser remotamente (modo contínuo ou blink), o Enervision Fiber Check comuta automaticamente a fibra, interrompendo temporariamente o tráfego normal para realizar a verificação da rota óptica. Isso dispensa a presença de um segundo técnico na base para desconexões manuais.

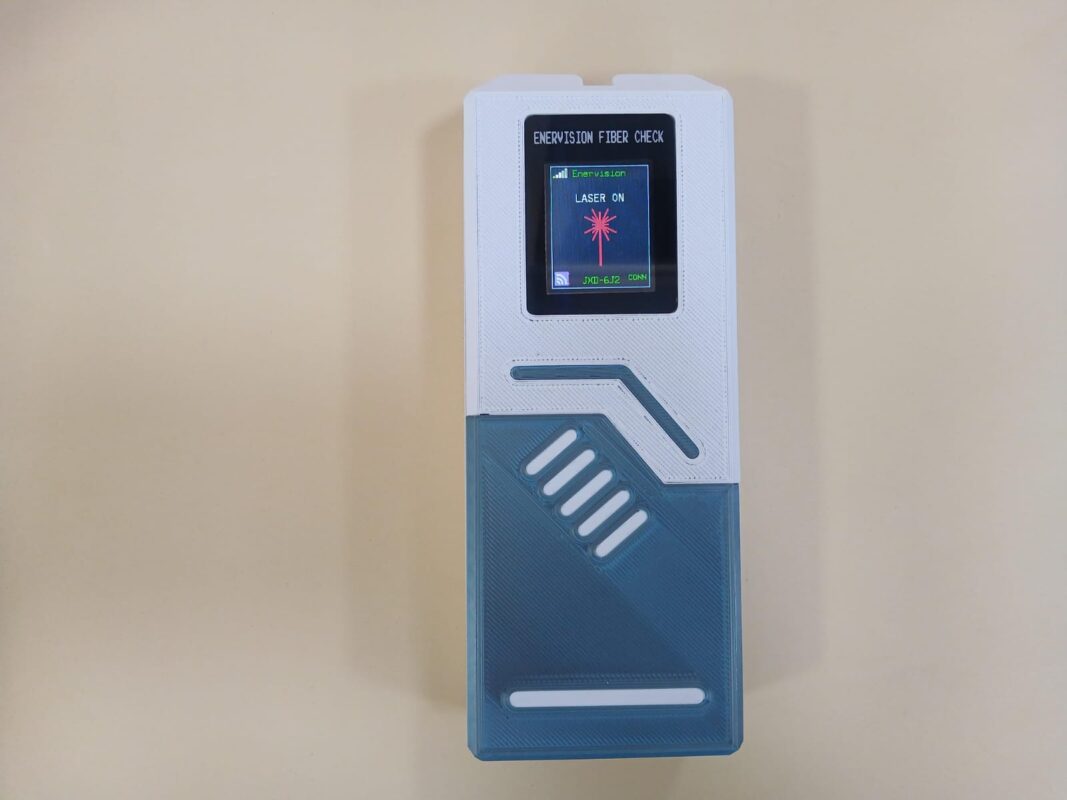

Conforme a foto ilustrativa abaixo
3. Conectividade Remota
O Enervision Fiber Check conta com um chip M2M de rede móvel (NB IOT), que garante conectividade independente de rede local.
Através da plataforma Enervision Web Dash, o operador pode:
- Acessar o dashboard do produto
- Acionar o laser remotamente
- Selecionar modo Laser Contínuo ou Laser Blink
- Acompanhar o status do equipamento em tempo real
Toda a gestão é feita de forma centralizada e remota.
4. Modos de Operação do Laser
O produto oferece dois modos principais de teste:
- Laser Contínuo
Ideal para identificação direta do ponto de rompimento. - Laser Blink (Intermitente)
Facilita a visualização em ambientes com múltiplas fibras ou interferência de luz.
Ao ativar qualquer um dos modos, o equipamento realiza a comutação automática da fibra, direcionando o laser para a saída óptica.
5. Operação em Linha (In-Line)
Uma das grandes vantagens do Enervision Fiber Check é que ele pode permanecer operando em linha na infraestrutura de fibra, integrado de forma contínua ao enlace óptico, sem causar degradação perceptível no desempenho da rede ou na qualidade do sinal.
O equipamento é projetado para atuar como um ponto intermediário da rede, permitindo seu uso normal até o momento em que o teste de verificação de fibra seja acionado.
Exemplos de aplicação:
- Entre a OLT e o DIO
- Em um POP
- Em enlaces Point-to-Point (P2P)
Mesmo conectado continuamente, o equipamento apresenta baixa perda óptica, permitindo o uso normal da rede até o momento do teste.
6. Alimentação e Bateria
- Bateria interna: 4200 mAh
- Autonomia: suficiente para operação e testes em campo
- Carregamento: via USB Tipo-C
A bateria garante funcionamento mesmo em situações de falta de energia temporária.
7. Interface e Controles

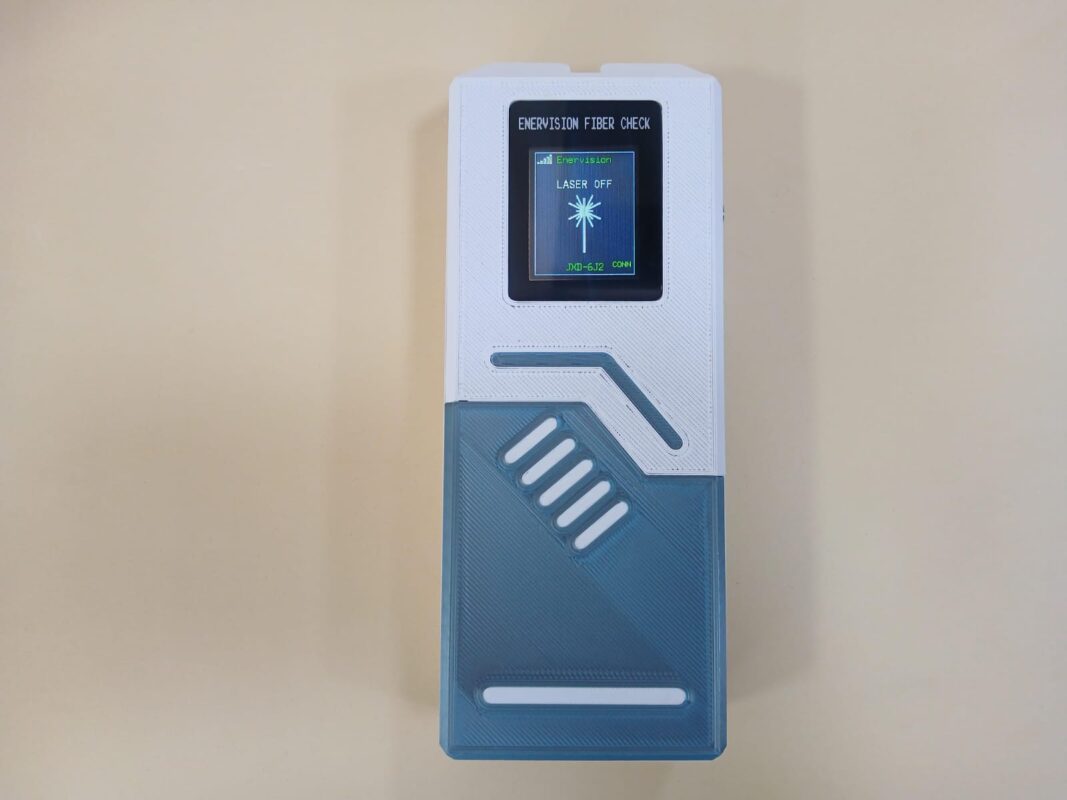

Display Integrado
O display do Enervision Fiber Check exibe informações importantes como:
- Status do Laser (ON / OFF)
- Status do Blink (ON / OFF)
- Conectividade com a rede móvel
- Nível da bateria
- Conexão com a plataforma Enervision Telemetria
Botões Físicos
O equipamento possui 3 botões físicos, utilizados para:
- Ligar / Desligar o equipamento (ON/OFF)
- Acionar o sistema
- Ativar o laser ou o modo blink
Esses botões permitem operação local, mesmo sem acesso remoto.
8. Principais Benefícios
- Elimina a necessidade de dois técnicos
- Diagnóstico rápido de rompimentos de fibra
- Acesso e acionamento remoto via web
- Pode ficar instalado permanentemente na rede
- Compatível com OLT, POP, DIO e enlaces P2P
- Interface simples com display informativo
- Operação local e remota
